Какую температуру выставить на паяльнике для полипропиленовых труб


Температура и время пайки полипропиленовых труб: таблица

Когда собираются водяные коммуникации, состоящие из пластиковых труб, важнейшим параметром становится температура. Она должна иметь определенные значения, позволяющие добиться прочного и надежного соединения.

Сегодня технология разводки трубопроводов из таких материалов предписывает соблюдение определенного температурного режима, а также конкретных временных значений, при выполнении сварочных работ. Если не соблюдать рекомендованные параметры, возможно появление разрыва в узловых местах, значительно ухудшиться движение водяного протока.

Общее влияние температуры при стыковочных работах

Технологический процесс сварки полипропиленовых труб основан на нагреве материала до нужной температуры. В результате пластмасса начинает размягчаться. При соединении деталей происходит диффузия молекул полипропиленовых молекул. Другими словами, в соединение происходит слияние молекул. Когда материал остынет, образуется крайне прочный стыковой узел.

Прочность свариваемых заготовок находится в прямой зависимости от температурного режима. При недостаточном нагреве, не будет происходит процесс диффузии. Молекулы фитинга и свариваемой трубы просто не в состоянии попасть в совмещаемые области. Сварка получится слабой и не сможет выдерживать больших нагрузок. Пара разорвется, нарушится герметичность стыка.

При перегреве конструкция начнет деформироваться. В результате изменится изначальная геометрия. Внутри детали может произойти образование сильного наплыва в виде большого валика. В результате в месте сварки значительно уменьшится диаметр сечения трубопровода.

Для нормальной пайки полипропиленовых труб, необходимо создать нагрев до температуры 255-265 градусов. Процесс нагрева должен учитывать несколько параметров:

  • Диаметр детали.
  • Температуру помещения.
  • Время нагрева.

Практика показала, что время нагрева и диаметр детали находятся в прямой зависимости.

Температура помещения, в котором происходит пайка также оказывает влияние на этот процесс. Когда паяются детали, при извлечении их с «утюга» или другого нагревательного устройства, происходит пауза перед началом муфтовой стыковки. Чтобы компенсировать остывания при невысокой температуре, пп трубы необходимо нагревать немного дольше. Такое добавочное время находится в пределах 2-3 секунд. Подбор происходит эмпирическим путем.

Необходимо помнить, что если нагревать полипропиленовые трубы на нагревательном аппарате с установкой температуры более 270 градусов, произойдет очень сильный нагрев верхнего слоя детали. Сердцевина не получит достаточного прогрева. При стыковке деталей, толщина сварочной пленки получится очень тонкой.

Как сваривать полипропиленовые трубы вручную

Сварочные гильзы устройства подбираются с учетом диаметра деталей. Затем их вставляют в сварочное зеркало и хорошо закрепляют.

Контактные поверхности очищаются от пыли и грязи. Для чистки лучше пользоваться очищающей жидкостью, которую рекомендует изготовитель данного изделия. В такой работе может помочь:

  • Хлорэтилен.
  • Трихлорэтан.
  • Этиловый или Изопропиловый спирт.

Устанавливается определенная температура устройства. Обычно терморезистор должен нагреваться в пределах 250 – 270 градусов. Такое оптимальное значение температуры позволяет достичь правильного соединения.

Когда на термостате наберется нужный тепловой уровень, проверяется температура нагрева сварочного зеркала. Для этого используют специальный термозонд.

Отрезается труба, выдерживая 90 градусов, относительно оси. При необходимости нужно зачистить поверхность и снять фаску. Параметры зачистки, размер глубины фаски берутся из таблицы номер один. Фаску можно снять при зачистке детали или после нее, особым калиброванным инструментом.

Фитинги из полипропилена для раструбной сварки. Глубина зачистки и ширина фаски.

На поверхности трубы отмечается глубина вставки «L1» Берется из таблицы 2. Зачистка должна обязательно соответствовать величине глубины вставки.

Глубина вставки L1(мм): максимальная глубина вставки нагретой трубы в стакан фитинга.

На наружную поверхность трубы и свариваемого фитинга наносится продольная метка. Она дает возможность избежать смещения деталей во время соединения.

Поверхность трубы, а также прикладываемого фитинга, должны быть хорошо очищены от масла или грязи. После достижения нужного нагрева сварочного зеркала, труба, совместно с фитингом устанавливается в специальные гильзы. Фитинги должны быть вставлены до упора, свариваемая труба на полную глубину зачистки. Необходимо немного подождать пока детали нагреются.

Затем они быстро извлекаются и вставляются друг в друга. Глубина вставки фитинга должна равняться длине L1, в соответствии с продольными насечками.

Соединенные детали нужно подержать в зафиксированном положении, определенное время, согласно таблице №3. Затем нужно дать время остыть естественным путем. Нельзя охлаждать их с помощью вентилятора или опускать в холодную воду.

Время нагрева, сварки и охлаждения

Когда поверхность элементов достаточно охладилась необходимо провести их гидравлическое испытание.

Диапазоны температур при контактной сварке.

Изменении давления и температуры в процессе стыковой сварки приводятся на рисунке ниже:

Нюансы выдержки нужного теплового режима

Рассчитывая будущую схему трубопровода, прикиньте, как будет происходить дальнейший монтаж. Необходимо стремиться получить минимальное расстояние между паяльным аппаратом и местом соединения.

Если расчет будет сделан неверно, а место сварки окажется в недоступном месте, приходится разогревать деталь на значительном удалении от места крепления. При этом возникают большие потери тепла, так как приходится заниматься переносом деталей, чтобы выполнить муфтовый стык. В результате таких неучтенных моментов, возникает сильное ослабление шва.

Если сделан ошибочный расчет последовательности монтажа, пайки, может возникнуть ситуация, когда будет нереально состыковать последние детали, так как устройство нагрева просто невозможно установить между деталями. Чтобы увеличить зазор, приходится деформировать определенные участки трубопроводов, позволяющие вставить устройство для пайки. Такая работа  может испортить внешний вид коммуникации. Возможно появление статического напряжения некоторых районов системы.

Очень грубой ошибкой, в результате которой не удается контролировать температуру, является последовательный нагрев заготовок непосредственно перед стыком. Иначе говоря, каждая деталь разогревается отдельно. В результате полностью нарушается температурный режим.

Такой неправильный подход может вызвать сильное остывание детали из-за затраченного времени, необходимой для разогрева. Происходит умышленная потеря тепла. Подобная методика соединения деталей не позволяет правильно выстроить работу и процесс размягчения материала становится непредсказуемым. Пользоваться ею категорически запрещено.

Чтобы осуществлять правильный контроль над температурным режимом, необходимо учитывать несколько критериев:

1.Качество сварочного аппарата для работы с полипропиленовыми изделиями, должно позволять удерживать определенные параметры с минимальной погрешностью.

2.Между сварочным аппаратом и участком соединения, должно быть менее 1.5 метров.

3.Операция должна выполняться в отапливаемом здании.

4.Прежде чем начинать сварочные работы, убедитесь, что температура соединяемых деталей примерно одинаковая.

Похожие статьи:

Что такое паяльник TS100?

Пайка - это глубоко ритуализированное занятие. Выбор правильной температуры, нагрев железа, какой припой вы используете, свинец или бессвинцовый? Какую подставку, флюс или марку железа вы выберете? Много лет пользовался утюгом Antex XS25. Этот мощный утюг дал мне 25 Вт мощности и выбор наконечников - дорогих наконечников, - которые могут справиться с любой работой. По сей день этот утюг в моей ротации для больших работ. Для небольших работ у меня есть дешевое USB-железо (да, USB 5 В), аккуратное и аккуратное, выглядит ужасно, но выполняет свою работу.Но проблема обоих этих утюгов в том, что они работают при одной единственной температуре, около 300 ° C. Хотя эта температура может соответствовать скорости, с которой я паяю, она не всегда подходит для паяемых компонентов, поэтому мне нужна была паяльная станция с регулируемой температурой. Проблема с этим решением? Они довольно громоздкие, и у меня только небольшая рабочая станция. Итак, поискав в Интернете, я наткнулся на TS100, паяльник с регулируемой температурой, для которого не требуется громоздкая станция.Заказ размещен и доставлен к моей двери примерно за 40 фунтов стерлингов.

TS100 необычайно мал: 16,5 см от кончика до кончика, 1,5 см в высоту и 1,2 см в ширину. TS100 имеет всего две кнопки для управления паяльником, для вывода есть тонкий OLED-экран, который используется для отображения температуры утюга и т. Д. На задней панели TS100 у нас есть два порта, цилиндрический разъем постоянного тока ( DC5525) и порт micro USB, используемый для обновления TS100, подробнее об этом позже.

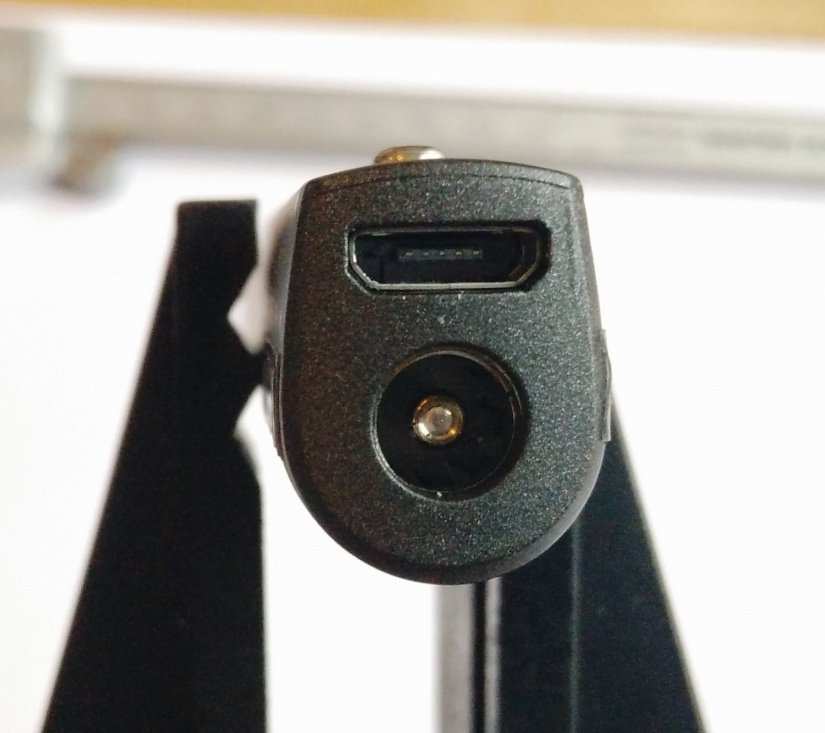

Для питания TS100 требуется источник питания постоянного тока с цилиндрическим разъемом DC5525, который должен быть от 12 В до 24 В для нагрева наконечника.Время нагрева различается в зависимости от блока питания, при этом продавец сообщает, что блоку питания 12 В потребуется около 40 секунд, чтобы достичь температуры около 300 ° C, что все же намного быстрее, чем у моего Antex XS25. Я использовал источник питания 19 В, 2,1 А (примерно 40 Вт), и он нагрел TS100 до 300 ° C за 15-20 секунд. Блоки питания могут иметь форму любого источника питания подходящего номинала, если на конце есть разъем DC5525, все в порядке! Фактически, некоторые честолюбивые производители использовали LiPo батареи через подходящий контроллер и разъем XT-90 для питания TS100 в полевых условиях! Замечательно!

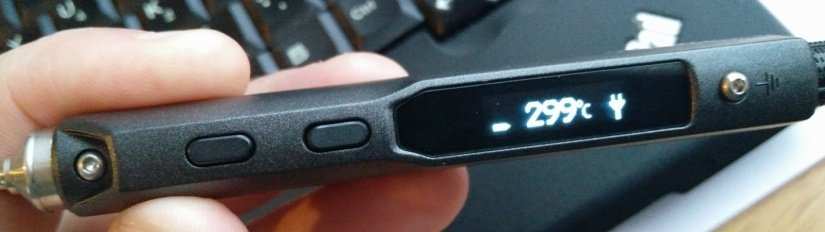

При включении TS100 мы видим анимированное изображение на OLED-экране, которое советует нам нажать кнопку, ближайшую к наконечнику.Это нагреет утюг до температуры по умолчанию, которой можно управлять, нажимая кнопки на утюге. Утюг нагреется и будет готов к работе, а текущая температура отобразится на OLED-экране, на случай, если вы забудете! TS100 поставляется с прошивкой по умолчанию. Да, вы правильно прочитали, в этом утюге есть прошивка, с помощью которой можно прошить микроконтроллер STM32 в основе паяльника. Базовая прошивка выполняет свою работу, но благодаря сообществу хакеров с открытым исходным кодом TS100 получил гораздо лучшую прошивку, которая включает в себя опции для управления источником питания (LiPo-элементы или DC), температурой сна и таймером, таймером выключения прямо в случае оставляем включенным утюг! Есть даже опции для управления чувствительностью к движению, чтобы определять, когда устройство используется.Также возможна калибровка паяльника, чтобы убедиться в правильности температуры. Итак, насколько просто установить новую прошивку на TS100? Что ж, это невероятно просто, опять же благодаря страстному сообществу, которое его поддерживает! Я зашел на https://github.com/Ralim/ts100 и, следуя инструкциям, скопировал файл .hex на TS100, подключив его через порт micro USB, удерживая кнопку, ближайшую к наконечнику. Это смонтировало TS100, как если бы это был USB-накопитель, а затем я скопировал файл.hex, и я заработал за считанные минуты. Совет для пользователей Linux: найдите в папке «Перепрошивка» сценарий оболочки, который выполняет перепрошивку файла. Он работает с Fedora и Ubuntu.

Самое важное в любом паяльнике - это то, как он паяет, а TS100 легко справляется с большими и малыми задачами. Прилагаемый наконечник составляет примерно 1,5 мм в самом тонком месте, что дает нам элемент точности, но при этом обладает достаточной теплоемкостью для более крупных соединений. Пайка свинцовым припоем Я создал набор для тестирования TS100 и рад сообщить, что он легко справился с небольшими паяными соединениями, более крупные соединения своевременно нагреваются и обеспечивают очень стабильную отделку.

Так стоит ли TS100 ваших кровно заработанных денег? Короткий ответ «Да».

TS100 - отличный паяльник. Он обеспечивает надежную пайку, а контроль температуры обеспечивает дополнительный уровень уверенности при работе с чувствительным оборудованием. Стандартная прошивка пригодна для использования и предоставляет все функции, которые могут вам понадобиться, но прошивка, созданная сообществом, намного лучше, а огромное количество дополнительных функций, которые она предлагает, сделают ваши паяльные проекты намного более рациональными.

Оценка результатов:

Плюсы

  • Превосходный контроль температуры.
  • Легко обновляемая прошивка сообщества.
  • Сменные насадки.

Минусы

  • Без блока питания.
  • Издает слабое жужжание.
  • Дополнительные чаевые стоят около 8 фунтов каждая.

Цена : 50 долларов США, без учета местных налогов и таможенных пошлин

Ссылка : https: // www.banggood.com


Если вам нужен новый паяльник, он должен быть первым в вашем списке. Он может выполнять как большие, так и маленькие работы. Только не забудьте выделить в бюджет источник питания 12–24 В DC5525, поскольку он не входит в комплект TS100.

Наслаждайтесь пайкой с этим замечательным утюгом!
